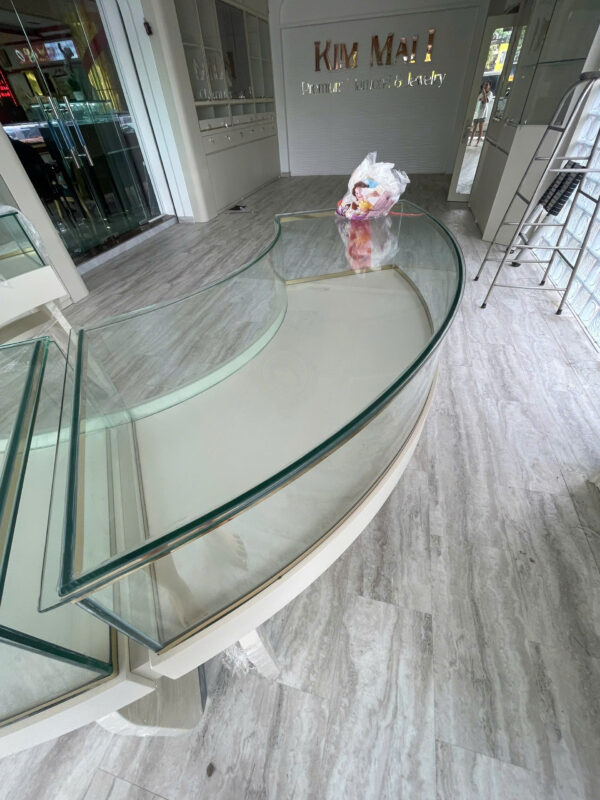

Một tủ Cashion tiêu chuẩn có khoang trưng bày sâu 40 đến 50cm và khung nhôm profile mỏng. Hai đặc điểm đó quy định toàn bộ phần chiếu sáng: hốc âm đèn phải nằm gọn trong profile, và tải điện phải chia mạch trước khi tủ rời xưởng. Bài này là hồ sơ kỹ thuật cho đơn vị thi công, không phải bài tư vấn chọn đèn.
1. Khảo sát trước khi bóc tách vật tư
Bốn số liệu phải có trước khi lập dự toán chiếu sáng cho một lô tủ Cashion:
- Chiều dài và chiều sâu từng khoang — quyết định số điểm rọi và công suất mỗi điểm.
- Tiết diện profile khung nhôm tại mép lắp đèn — quyết định ray âm được hay phải bắt nổi.
- Vị trí và số lượng ổ cấp nguồn có sẵn — quyết định số nhánh mạch và chiều dài dây DC.
- Độ rọi nền của không gian showroom — làm mốc để tính tỷ lệ tương phản.
Số liệu thứ tư hay bị bỏ qua. Tiêu chuẩn chiếu sáng bán lẻ đặt vùng điểm nhấn ở mức sáng gấp 3 đến 5 lần nền, với sàn bán hàng thường nằm trong khoảng 300 đến 500 lux. Không đo nền thì không có cách nào nghiệm thu phần điểm nhấn.

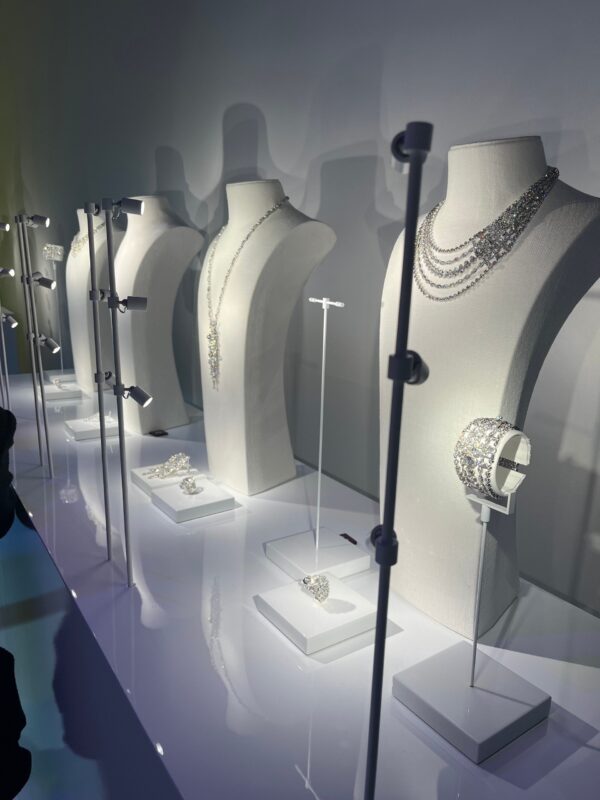

2. Lập bản vẽ bố trí điểm rọi
Quy tắc bố trí áp dụng cho tủ Cashion:
| Thông số bố trí | Giá trị áp dụng |
|---|---|
| Bước điểm rọi | 300 – 400mm dọc chiều dài khoang |
| Vị trí ray | Mép trước hoặc mép trên khoang, hướng chùm vào trong |
| Góc nghiêng đầu rọi | 25° – 35° so với phương thẳng đứng |
| Góc chùm khay tiêu chuẩn | 20° – 30° |
| Góc chùm khay đá rời | 15° – 20° |
| Tỷ lệ điểm nhấn trên nền | 3:1 tối thiểu, 5:1 với hàng cao cấp |
Bản vẽ phải thể hiện được vị trí từng đầu rọi trên trục ray, không chỉ tổng số bóng. Đây là điểm khác biệt giữa hồ sơ thi công và bảng báo giá.
3. Tính tải và chia mạch DC
Công thức áp dụng cho hệ ray DC 12V:
Công suất nguồn = tổng công suất đầu rọi × 1,2
Hệ số 1,2 là dự phòng 20%, bắt buộc để nguồn không chạy ở giới hạn trong suốt vòng đời. Ví dụ một dãy 6 tủ, mỗi tủ 4 đầu rọi 2W:
| Hạng mục | Tính toán | Kết quả |
|---|---|---|
| Số đầu rọi | 6 tủ × 4 đầu | 24 đầu |
| Tổng công suất | 24 × 2W | 48W |
| Công suất nguồn tối thiểu | 48W × 1,2 | 57,6W |
| Cấu hình đề xuất | Chia 2 nhánh | 2 nguồn 40W |
Chia nhiều nhánh nhỏ thay vì một nguồn lớn có hai lợi ích khi vận hành: sụt áp trên dây DC dài giảm, và khi một nguồn hỏng thì chỉ một phần dãy tủ mất sáng, không mất toàn bộ mặt bằng.
4. Tiến độ phối hợp với xưởng đóng tủ
Thứ tự công việc quyết định chất lượng phần hoàn thiện:
- Trước khi xưởng lắp kính — chừa hốc ray và luồn dây trong khung. Bỏ qua bước này là chấp nhận ray bắt nổi và dây đi lộ.
- Sau khi xưởng ráp khung, trước khi giao — lắp ray, đấu dây tới điểm chờ, chưa gắn đầu rọi.
- Sau khi tủ vào vị trí tại mặt bằng — gắn đầu rọi, chỉnh góc theo cách bày hàng thực tế của chủ tủ.
Bước 3 chỉ làm được sau khi hàng đã lên khay. Chỉnh góc trên tủ rỗng là chỉnh mù.
5. Checklist nghiệm thu
| Hạng mục kiểm tra | Tiêu chí đạt | Dụng cụ |
|---|---|---|
| Độ rọi tại mặt khay | Đạt tỷ lệ 3:1 trở lên so với nền đo được | Máy đo lux |
| Độ đồng đều giữa các khoang cùng loại | Chênh lệch dưới 20% | Máy đo lux |
| Chói nhìn từ vị trí khách đứng | Không nhìn thấy trực tiếp nguồn sáng | Quan sát tại 3 điểm đứng |
| Đồng nhất nhiệt độ màu | Cùng một mức trên các tủ cùng loại hàng | Quan sát so sánh cạnh nhau |
| Nhiệt vỏ đầu rọi sau 2 giờ | Chạm tay chịu được | Kiểm tra tiếp xúc |
| Dây và điểm nối | Không lộ ra vùng nhìn thấy | Quan sát |
| Sụt áp cuối nhánh | Trong dung sai của nguồn | Đồng hồ đo |
6. Hồ sơ bàn giao
Bộ hồ sơ tối thiểu giao lại cho chủ đầu tư:
- Bản vẽ bố trí điểm rọi đã cập nhật theo thực tế thi công
- Sơ đồ chia mạch và vị trí từng nguồn
- Bảng kê mã vật tư theo từng tủ, phục vụ thay thế về sau
- Biên bản nghiệm thu có số đo lux thực tế
- Điều kiện bảo hành 24 tháng và đầu mối xử lý
Bảng kê mã vật tư theo từng tủ là hạng mục hay bị bỏ. Hai năm sau, khi một đầu rọi hỏng, không có bảng này thì phải tháo ra xem mới biết mua mã gì.
7. Câu hỏi kỹ thuật thường gặp
Ray âm và ray nổi khác nhau bao nhiêu về chi phí nhân công?
Ray âm tốn công gia công hốc ở xưởng nhưng gần như không tốn công tại hiện trường. Ray nổi ngược lại. Với lô từ 5 tủ trở lên, làm âm tại xưởng rẻ hơn tính trên tổng.
Có cần thiết bị đo lux để nghiệm thu không, hay ước lượng bằng mắt được?
Cần. Mắt người bù trừ tương phản rất mạnh, nên hai tủ chênh nhau 40% độ rọi vẫn có thể trông như nhau khi đứng gần. Chênh lệch đó lộ ra khi khách đứng lùi lại nhìn cả dãy.
Chuỗi nhiều chi nhánh làm sao giữ ánh sáng giống nhau?
Chốt cùng một mã đèn và cùng một nhiệt độ màu cho toàn chuỗi, đặt hàng theo lô lớn thay vì mua lẻ từng đợt, và giữ tồn kho dự phòng cùng lô. Các lô sản xuất khác nhau có thể lệch sắc nhẹ ngay cả khi cùng thông số công bố.
Xem thêm quy trình thi công hệ ray mini âm khung tủ.
