“Đèn LED cao cấp” trên báo giá chỉ là lời hứa. Với nhà thầu, lời hứa đó phải được đo lại bằng máy trước khi đèn lên trần hoặc vào rãnh tủ. Bài này hướng dẫn bạn kiểm tra lô đèn ngay tại công trình: đo CRI, R9, CCT, Duv bằng máy quang phổ cầm tay, so độ đồng nhất màu giữa các lô và lập biên bản nhận hay trả hàng.
1. Sự thật kỹ thuật: “cao cấp” phải quy ra con số
Một bộ đèn cho showroom trang sức chỉ được coi là cao cấp khi đáp ứng đủ các chỉ tiêu ghi trong hồ sơ duyệt vật tư. Các chỉ tiêu về màu ánh sáng gồm:
- CRI (Ra): chỉ số hoàn màu trung bình R1–R8. Cửa hàng chuyên doanh nên dùng nguồn sáng CRI trên 90.
- R9: khả năng tái tạo màu đỏ bão hòa. Ra cao chưa chắc R9 cao, nên R9 phải đo riêng.
- CCT: nhiệt độ màu tương quan, đơn vị K. Dải thường dùng cho showroom từ 2700K đến 6500K tùy khu vực.
- Duv: độ lệch của điểm màu khỏi đường vật đen. Hai đèn cùng 3000K vẫn có thể ngả xanh lá hoặc ngả hồng nếu Duv khác nhau.
- SDCM (bước MacAdam): mức chênh màu giữa các đèn trong cùng một lô và giữa các lô.
Về SDCM, XAL giải thích rằng elip MacAdam 1 bước là vùng mà mắt người không phân biệt được chênh lệch màu, và elip 3 bước có thể ghi là “≤ 3 SDCM”. Theo CLS LED, mắt người bắt đầu nhận ra khác biệt ở khoảng giữa bước 3 và bước 4. Vì vậy, với tủ kính đặt cạnh nhau, ngưỡng ≤ 3 SDCM là mức nên ghi trong đặc tả.
2. Bối cảnh dự án: vì sao phải đo tại công trình

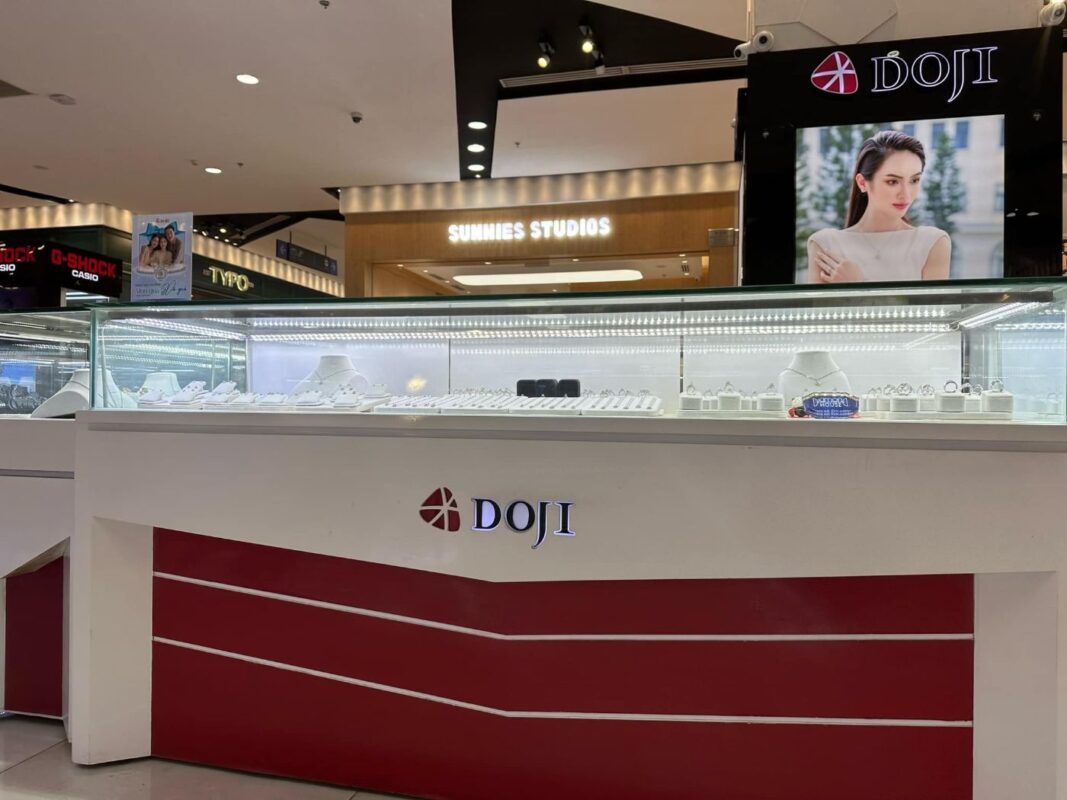

Ở các dự án chuỗi, đèn thường về công trình theo nhiều đợt. Mỗi đợt có thể đến từ một lô sản xuất khác. Datasheet chỉ cho biết thông số danh định của dòng sản phẩm. Datasheet không chứng minh lô hàng đang nằm trên xe đạt đúng thông số đó.
Nếu phát hiện lệch màu sau khi đã lắp, chi phí tháo dỡ, đổi hàng và lắp lại lớn hơn nhiều so với một buổi đo kiểm khi nhận hàng. Lỗi lệch màu cũng khó cãi: chủ đầu tư nhìn bằng mắt là thấy hai tủ cạnh nhau khác tông.
Bước kiểm tra này nằm giữa hai mốc trong quy trình thi công chiếu sáng showroom trang sức 7 bước: sau khi duyệt vật tư và trước khi lắp đặt. Nó khác với biên bản nghiệm thu chiếu sáng cuối dự án, vốn đo lux và độ đồng đều trên mặt bằng đã hoàn thiện.
3. Thiết bị đo và giới hạn của máy cầm tay
Máy quang phổ cầm tay hiện nay đo được đủ các chỉ tiêu trên trong một lần bấm. Ví dụ, bảng thông số UPRtek MK350N Premium liệt kê CCT, Duv, CRI Ra, R1–R15, TM-30 (Rf, Rg) và cả chỉ số nhấp nháy SVM. Các máy cùng loại của Gossen hay Sekonic cũng đo CCT, Duv, Ra và TM-30.
Điều bạn cần biết là sai số. Cũng theo bảng thông số MK350N, độ chính xác CCT là ±2%, CRI Ra là ±1,5%, tọa độ màu x,y là ±0,002. Ở 3000K, ±2% tương đương ±60K. Trong khi đó, tài liệu của Wired4Signs cho biết elip 1 bước tại 3000K chỉ tương ứng khoảng ±30K.
Kết luận thực tế: máy cầm tay không đủ để “chứng nhận” SDCM tuyệt đối. Nhưng độ lặp lại của máy cao hơn nhiều so với độ chính xác tuyệt đối. Vì vậy, bạn dùng máy để so sánh tương đối các đèn với nhau, cùng một máy, cùng điều kiện đo.
| Chỉ tiêu | Đọc trên máy | Ngưỡng đề xuất ghi trong đặc tả | Ghi chú khi đo |
|---|---|---|---|
| CRI (Ra) | Ra | > 90 (G-Line chip Nichia: Ra ≥ 95) | Lấy giá trị sau khi đèn chạy ổn định |
| R9 | R9 trong bảng R1–R15 | Theo datasheet đã duyệt | Không chấp nhận khi datasheet bỏ trống R9 |
| CCT | CCT (K) | Đúng mã đã duyệt, ví dụ 3000K / 4000K | So các đèn với nhau, không chỉ so với số danh định |
| Duv | Duv | Cùng dấu và gần nhau giữa các mẫu | Đèn lệch dấu Duv dễ thấy ngả xanh hoặc ngả hồng |
| Độ đồng nhất màu | Tọa độ x,y hoặc u’v’ | ≤ 3 SDCM giữa các đèn trong cùng khu vực | Đo tương đối, cùng máy, cùng khoảng cách |
| Nhấp nháy | Flicker %, SVM | Theo tiêu chí flicker cho hệ đèn showcase | Đo cả ở mức dim thấp nếu có dimmer |
4. Quy trình kiểm tra lô đèn khi nhận hàng
Bước 1 — Đối chiếu hồ sơ
So nhãn trên thùng với hồ sơ duyệt vật tư: mã sản phẩm, CCT, góc chiếu, điện áp 12V DC hay 24V DC, cấp IP. Ghi lại số lô in trên thùng. Đèn khác mã hoặc thiếu số lô thì tách riêng, chưa đo.
Bước 2 — Chọn mẫu

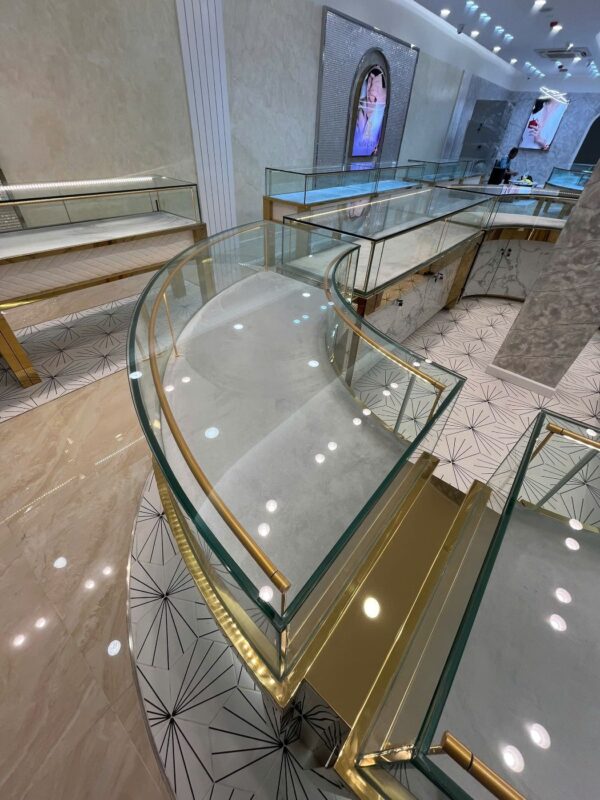

Mỗi lô, mỗi mã CCT lấy mẫu ngẫu nhiên từ nhiều thùng khác nhau. Tỷ lệ lấy mẫu nên được chốt trước trong hợp đồng cung cấp. Với tủ đặt sát nhau ở mặt tiền, bạn nên đo toàn bộ đèn của khu vực đó.
Bước 3 — Dựng điểm đo cố định
Dùng một đế gá cố định khoảng cách từ đèn tới đầu thu. Tắt hoặc che ánh sáng nền. Cấp nguồn bằng chính loại driver sẽ dùng ở công trình. Cho đèn chạy ổn định một khoảng thời gian như nhau trước mỗi lần đọc.
Bước 4 — Đo và ghi số
Mỗi mẫu đọc CCT, Duv, Ra, R9 và tọa độ màu. Lưu file CSV từ máy, không chép tay. Chụp màn hình phổ của mẫu đầu tiên và mẫu có kết quả lệch nhất.
Bước 5 — So sánh và quyết định
Đặt các mẫu cạnh nhau, bật cùng lúc trên một mặt trắng hoặc khay vải nhung mẫu. Mắt người lúc này là phép thử cuối: nếu kỹ sư giám sát nhìn ra hai tông khác nhau, lô đó cần làm rõ với nhà cung cấp dù số đo vẫn trong ngưỡng.
5. Checklist nhận hàng đèn LED cao cấp
- ☐ Mã, CCT, góc chiếu, điện áp, IP trên thùng khớp hồ sơ duyệt
- ☐ Có số lô sản xuất; ghi vào biên bản
- ☐ Có datasheet bản đúng phiên bản, có R9 và SDCM
- ☐ Máy đo còn hạn hiệu chuẩn; ghi số serial máy
- ☐ Đo bằng driver thực tế của công trình
- ☐ Ra > 90 trên mọi mẫu
- ☐ R9 đạt mức trong datasheet đã duyệt
- ☐ CCT và Duv các mẫu gần nhau, không có mẫu lệch dấu Duv
- ☐ So sánh bằng mắt cạnh nhau: không thấy hai tông màu
- ☐ File CSV và ảnh màn hình lưu theo số lô
- ☐ Biên bản có chữ ký nhà thầu, giám sát và đại diện nhà cung cấp
Song song với chỉ tiêu màu, bạn kiểm tra luôn phần nhiệt và driver theo hướng dẫn duyệt vật tư đèn LED tủ kính: điểm Tc, Ta và tuổi thọ driver. Về lâu dài, độ ổn định màu gắn với suy giảm quang thông, xem thêm so sánh suy giảm quang thông chip Nichia sau 3 năm.
6. Xử lý khi lô hàng không đạt
Không lắp đèn của lô đang tranh chấp. Gửi nhà cung cấp file CSV, ảnh phổ và ảnh so sánh cạnh nhau. Yêu cầu đổi hàng cùng bin màu với lô đã duyệt, không chỉ “cùng mã”.
Nếu dự án đã lắp một phần, hãy dồn đèn cùng lô vào cùng một khu vực nhìn thấy được. Cách này giảm rủi ro chênh tông giữa các tủ liền kề trong lúc chờ đổi hàng.
Với dự án dùng đèn G-Tech, mỗi dòng có datasheet riêng tại trang tài liệu kỹ thuật. Dòng G-Line dùng chip Nichia Ra ≥ 95, chi tiết ở datasheet G-Line. Bảo hành tối thiểu 24 tháng, chi tiết theo từng dòng.
Câu hỏi thường gặp
Có cần máy quang phổ, hay chỉ cần máy đo lux?
Máy đo lux chỉ cho độ rọi. Muốn kiểm CRI, R9, CCT và Duv, bạn cần máy quang phổ. Hai việc này bổ sung cho nhau: quang phổ khi nhận hàng, lux khi nghiệm thu.
Máy cầm tay có xác nhận được ≤ 3 SDCM không?
Không xác nhận tuyệt đối được, vì sai số CCT của máy lớn hơn khoảng một bước MacAdam. Bạn dùng máy để so tương đối giữa các đèn, kết hợp nhìn cạnh nhau, và yêu cầu nhà cung cấp cam kết bin màu trên giấy.
Ra đạt trên 90 rồi, có cần đo R9 nữa không?
Có. Ra là trung bình R1–R8 và không chứa R9. Một đèn có thể đạt Ra cao nhưng R9 thấp. Với các khay có đá đỏ hoặc nền nhung đỏ, R9 ảnh hưởng trực tiếp tới màu nhìn thấy.
Nên đo khi đèn vừa bật hay sau một lúc?
Sau khi đèn chạy ổn định. Quan trọng hơn, mọi mẫu phải đo sau cùng một khoảng thời gian bật để số liệu so sánh được với nhau.
Kết quả đo này dùng lại được khi nghiệm thu không?
Dùng được làm hồ sơ gốc. Khi bảo trì định kỳ hoặc thay đèn, bạn đo lại bằng cùng phương pháp và so với bộ số này.
