Nhiệt độ mối nối LED quyết định tuổi thọ thực tế của hệ chiếu sáng khoang tủ. Giữ Tj dưới 85°C, bạn đạt L70 tối thiểu 25.000 giờ; để Tj trôi tự do, con số này rơi nhanh.
Gói thầu chiếu sáng flagship khác gói bán lẻ ở đâu
Một cửa hàng flagship có 30–60 khoang tủ, chạy 12–14 giờ mỗi ngày, quanh năm. Tổng số giờ sáng gấp nhiều lần một điểm bán thông thường.
Với cường độ đó, bài toán không còn là chọn đèn nào sáng đẹp. Bài toán là thiết kế đường thoát nhiệt và bảo trì được sau ba năm vận hành.
Bạn nhận bàn giao từ đơn vị thiết kế nội thất một bản vẽ khoang tủ đã chốt. Phần chiếu sáng phải chen vào khe hở còn lại, không được đổi kích thước khung.
Tản nhiệt qua khung nhôm — tính toán trước khi khoan
Nhiệt độ mối nối được tính theo công thức Tj = Ta + (Rth × Pd). Ta là nhiệt độ môi trường trong khoang, Rth là nhiệt trở đường dẫn, Pd là công suất tiêu tán.
Khoang tủ kính kín có Ta cao hơn nhiệt độ phòng 5–10°C. Bạn phải lấy con số trong khoang, không lấy nhiệt độ điều hòa ghi trên bản vẽ cơ điện.
| Cách lắp dải LED | Đường thoát nhiệt | Rủi ro |
|---|---|---|
| Dán trực tiếp lên gỗ hoặc MDF | Gần như không có | Tj vượt ngưỡng sau 2 giờ |
| Dán lên profile nhôm rời | Profile tự tản | Chấp nhận được nếu profile đủ dày |
| Profile nhôm bắt vít vào khung tủ | Profile dẫn sang khung | Cần keo tản nhiệt tại mặt tiếp xúc |
| Profile âm khung, tiếp xúc toàn mặt | Khung tủ làm cánh tản | Phương án tốt nhất cho flagship |
Hàng đầu bảng là lỗi phổ biến ở công trình gấp tiến độ. Dải LED dán lên gỗ giữ nhiệt, quang thông tụt thấy được sau mười tháng.
Khi khung tủ tham gia tản nhiệt, bạn cần ghi vào bản vẽ vị trí bắt vít và loại keo tản nhiệt. Thợ mộc không tự biết chi tiết này.

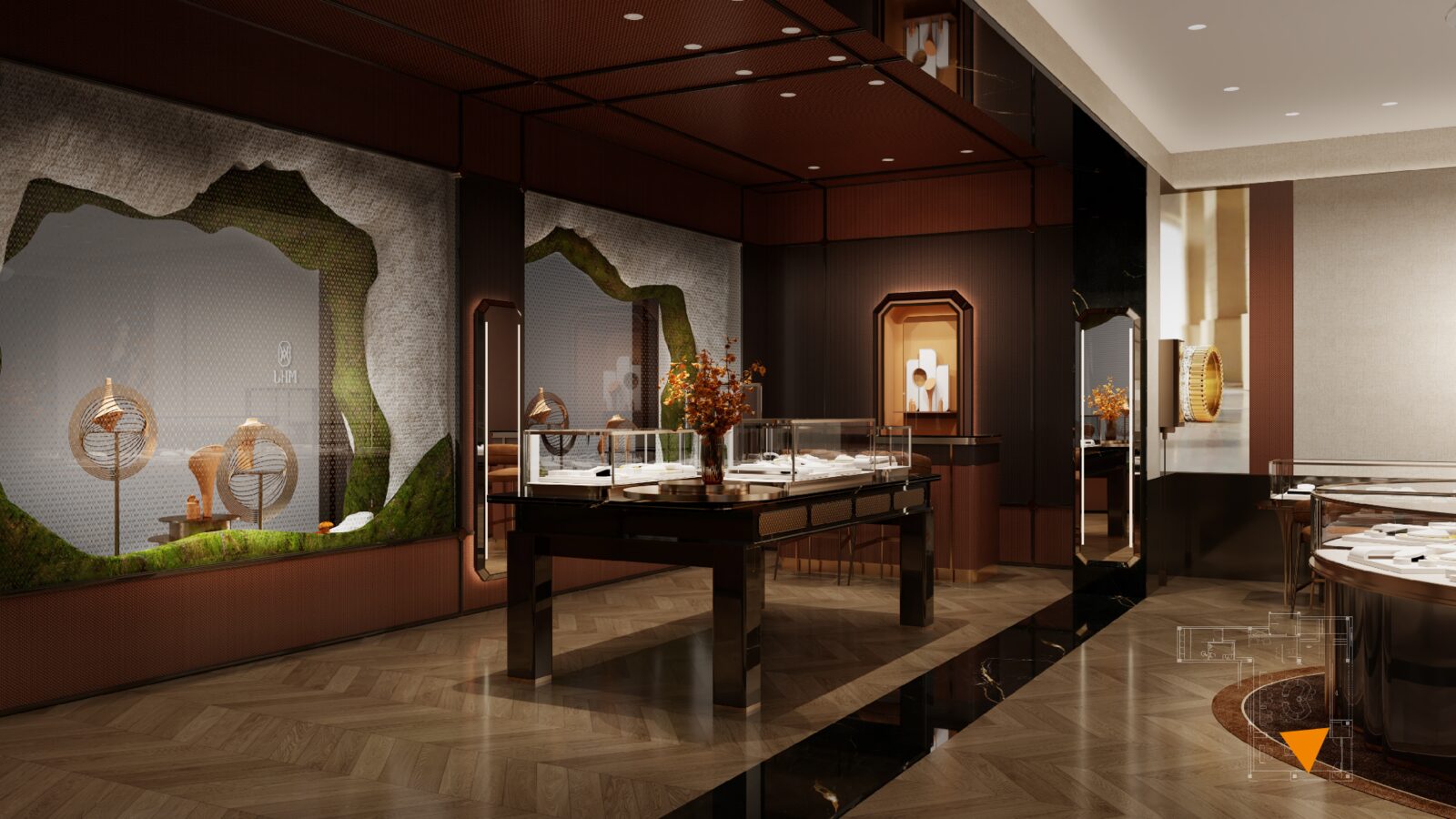

Giấu quang học: góc chắn và vị trí đặt profile
Khách đứng cách tủ 40–60cm, mắt ở cao độ 1,55–1,70m. Từ điểm nhìn đó, không được thấy điểm sáng LED hay ảnh phản chiếu trên mặt kính.
- Đặt profile sát mép trước khoang, lùi vào trong 15–25mm so với kính.
- Dùng nắp tán quang mờ, không dùng nắp trong khi khoang nông dưới 350mm.
- Gắn gờ chắn sáng cao 8–12mm về phía khách để cắt tia trực xạ.
- Nghiêng profile 15–30° hướng vào tâm khoang thay vì chiếu thẳng xuống.
- Kiểm tra bằng cách ngồi xuống tầm mắt trẻ em, đây là góc hay bị bỏ sót.
Với khoang sâu trên 500mm, một dải trên đỉnh không đủ. Bạn cần thêm dải ở hai vách bên để triệt bóng đổ phía sau vật trưng bày.
Tính tải driver và phân mạch
- Đo tổng chiều dài dải cần chạy trong từng khoang, cộng dồn theo cụm tủ.
- Nhân chiều dài với công suất W/m ghi trong datasheet để ra tải thực.
- Cộng thêm 20% dự phòng cho hao hụt dây và biến động điện áp.
- Chọn driver có định mức lớn hơn con số vừa tính, không chạy sát ngưỡng.
- Chia mạch theo CCT: mỗi nhóm nhiệt độ màu dùng driver riêng.
- Giữ tuyến 12V DC dưới 5m mỗi đầu cấp; dài hơn thì cấp nguồn hai đầu.
- Bố trí driver ở hộc kỹ thuật thông gió, không nhét trong khoang kín.
Bước 7 hay bị bỏ qua vì lý do thẩm mỹ. Driver đặt trong khoang kín làm nóng cả khoang và kéo Tj của LED lên theo.
Tiến độ triển khai một flagship 40 khoang
| Giai đoạn | Thời lượng | Phối hợp với |
|---|---|---|
| Khảo sát và đo khoang mẫu | 1–2 ngày | Đơn vị nội thất |
| Bản vẽ bố trí và tính nhiệt | 3 ngày | Thiết kế, cơ điện |
| Lắp khoang mẫu, đo nghiệm | 1 ngày | Chủ đầu tư duyệt |
| Đặt vật tư cùng lô | 7–10 ngày | Nhà cung cấp |
| Thi công đại trà 40 khoang | 4–6 ngày | Thợ mộc, thợ điện |
| Chạy thử 48 giờ và nghiệm thu | 3 ngày | Ban quản lý dự án |
Khoang mẫu là mốc quan trọng nhất. Duyệt xong khoang mẫu, bạn khóa được thông số và tránh sửa lại hàng loạt về sau.
Checklist nghiệm thu nhiệt và quang
- Chạy liên tục 48 giờ, đo nhiệt độ vỏ profile ở khoang nóng nhất.
- Đối chiếu nhiệt độ đo được với ngưỡng ghi trong datasheet vật tư.
- Đo độ rọi tâm khoang, mức tham chiếu 1.000–1.500 lux cho khu trưng bày.
- Ngồi và đứng ở nhiều cao độ, xác nhận không thấy điểm sáng LED.
- Đặt hai khoang liền kề so màu, chênh lệch không nhận ra bằng mắt.
- Mở hộc driver, kiểm tra thông gió và nhiệt độ vỏ sau 48 giờ.
- Kiểm tra tem lô sản xuất khớp hồ sơ vật tư đã duyệt ở khoang mẫu.
- Lập biên bản kèm ảnh từng khoang, lưu vào hồ sơ hoàn công.
Quy cách vật tư đề xuất
| Hạng mục | Quy cách |
|---|---|
| Chip LED | Nichia, Ra ≥ 95 |
| CCT khả dụng | 2700K – 6500K |
| Điện áp vận hành | 12V DC |
| Vỏ profile | Nhôm định hình, nắp tán quang |
| Cấp bảo vệ | IP20 trong khoang · IP44 khu ẩm · IP65 ngoài trời |
| Tuổi thọ công bố | 50.000 giờ |
| Chứng nhận | CE, RoHS |
| Bảo hành | 24 tháng |
Câu hỏi thường gặp từ ban quản lý dự án
Vì sao phải làm khoang mẫu trước khi thi công đại trà?
Khoang mẫu cho phép đo thật thay vì tính lý thuyết. Sửa một khoang rẻ hơn tháo 40 khoang đã lắp.
Chạy thử 48 giờ có bắt buộc không?
Nên có. Nhiệt trong khoang kín cần khoảng thời gian đó mới đạt trạng thái ổn định để đo.
Có thể dùng lại profile của hệ tủ cũ khi cải tạo không?
Được nếu profile là nhôm và còn nguyên mặt tiếp xúc. Profile nhựa thì phải thay, nhựa không dẫn nhiệt.
Driver hỏng giữa chu kỳ bảo hành thì thay thế thế nào?
Hộc kỹ thuật cần thiết kế mở được từ ngoài. Nếu driver nằm sau vách cố định, mỗi lần thay phải tháo tủ.
